Fotogrammetrické snímkování pomocí dronů

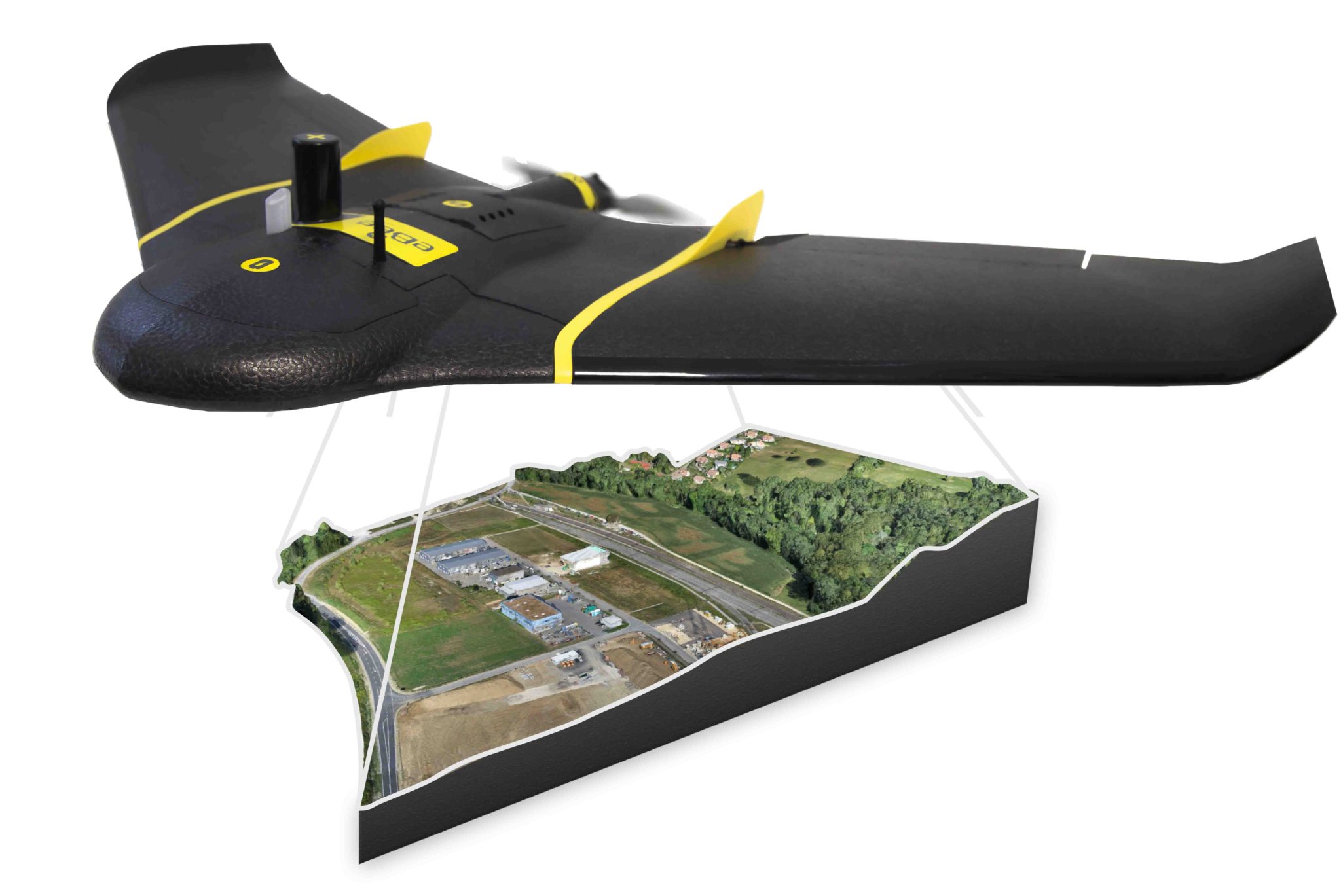

Představuje moderní metodu získávání prostorových dat, která kombinuje letecké snímkování, přesné měření a pokročilé algoritmy pro 3D rekonstrukci. Dron vybavený kvalitní kamerou pořizuje řadu překrývajících se snímků z různých úhlů, které jsou následně zpracovány fotogrammetrickým softwarem.
Výsledkem jsou vysoce detailní ortofotomapy, digitální modely povrchu (DSM), digitální modely terénu (DTM) nebo realistické 3D modely objektů a krajiny.
Princip snímkování
Při letu dron pořizuje rozsáhlou sadu fotografií s vysokým překryvem – typicky 70–90 % v podélném směru a 60–80 % v příčném směru.
Základem je, aby každý bod na zemi byl zachycen na více snímcích z různých úhlů. To umožňuje softwarem využít princip stereofotogrammetrie: stejné body jsou identifikovány na více fotografiích a na základě jejich vzájemné polohy se vypočítá jejich prostorová (3D) pozice.
Moderní zpracování využívá algoritmy Structure from Motion (SfM) a Multi-View Stereo (MVS), které dokážou automaticky detekovat klíčové body, vytvořit řídké mračno bodů, následně husté mračno bodů a z něj pak 3D model nebo ortofoto.
Použité technologie

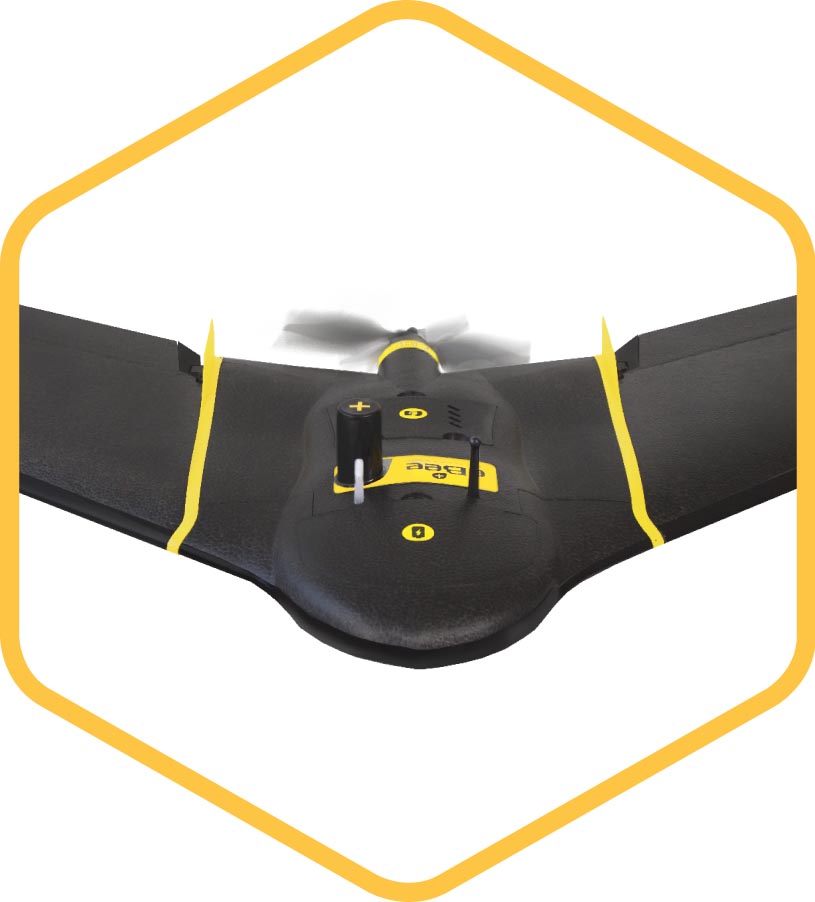

Pro kvalitní fotogrammetrii je klíčové vybavení dronu:
- RGB kamera s vysokým rozlišením (20–48 Mpx i více)
- Stabilizovaný gimbal zajišťující ostré snímky
- GPS / GNSS pro přesné určování pozice
- U pokročilých systémů také RTK nebo PPK technologie, které výrazně zvyšují geometrickou přesnost výstupů, často na úroveň centimetrů
Drony mohou pracovat autonomně díky předem naplánovaným letovým misím, které zajišťují rovnoměrnou výšku letu, konzistentní překryv a optimalizovanou trajektorii.
Výhody
- Velmi vysoké rozlišení snímků (až jednotky cm/pixel)
- Vysoká prostorová přesnost 1 až 3 cm bez nutnosti pozemních vlícovacích bodů při použití vestavěného RTK/PPK GNSS přijímače a referenční stanice nebo sítě VRS.
- Rychlost sběru dat na místě
- Vysoká efektivita – až o 80% rychlejší než při použití pozemního měření. 3-5x levnější než pozemní měření.
- Nízké provozní náklady
- Možnost opakovaného snímání stejné lokality
- Bezpečné snímkování těžko dostupných nebo rizikových oblastí
Shrnutí
Fotogrammetrické snímkování pomocí dronu představuje efektivní a přesnou metodu získávání geodat a prostorových informací. Spojuje vysoké rozlišení leteckých snímků, pokročilé algoritmy pro 3D rekonstrukci a flexibilitu dronů.
Díky tomu se stalo klíčovou technologií v kartografii, geodézii, průmyslu i vědě.
